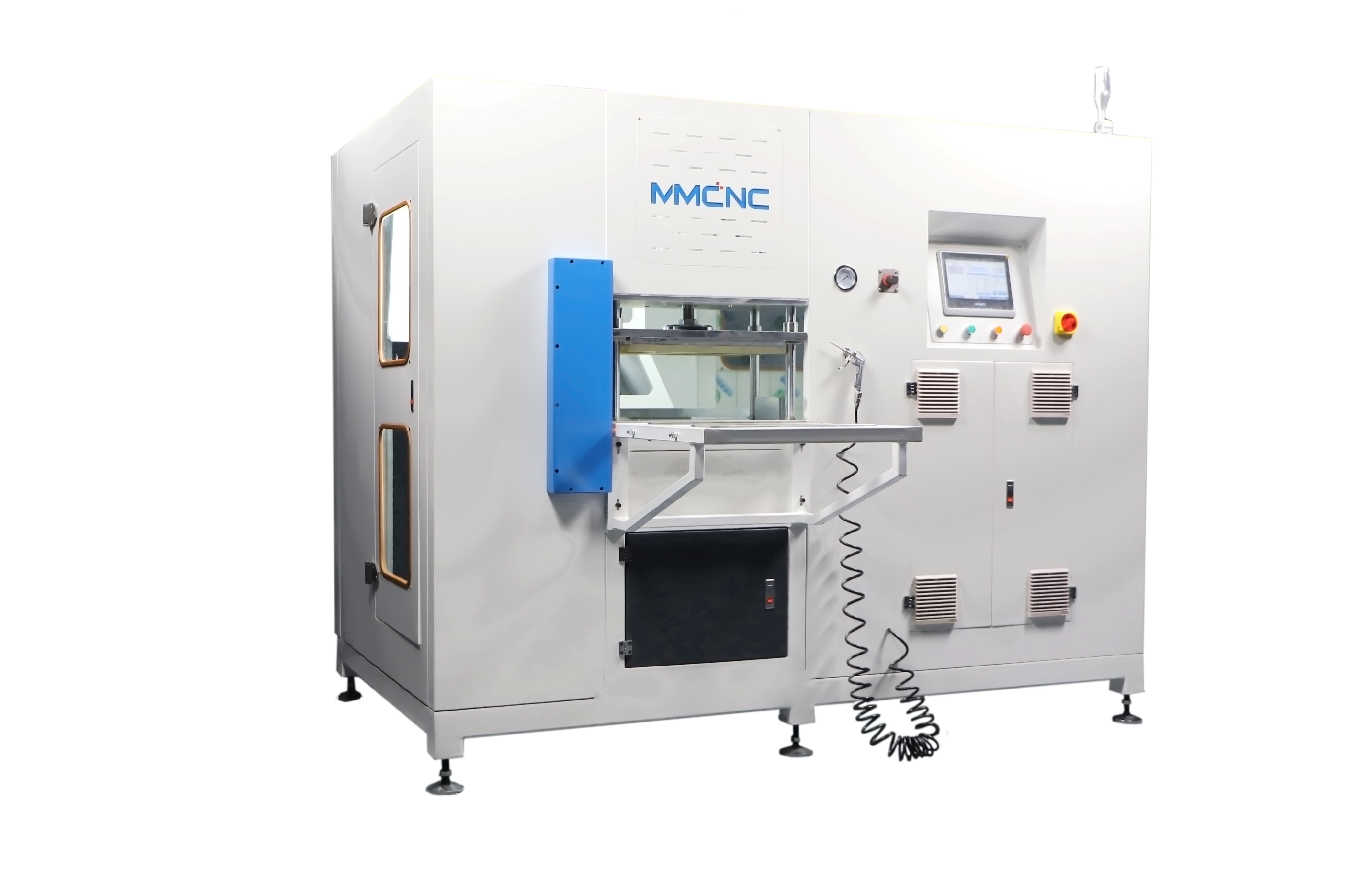

激光扫描数控三轴端面铣床—GDX-2400
来源:明美数控
浏览:0
  • 设备特点
  • 技术参数
  • 在线询盘
  • 设备特点

    数控三轴双刀端面铣床主要用于铝门窗型材的端面和台阶面加工。

    上、下双主轴设计,可实现往复铣切,下主轴90°自动翻转,灵活多变,效率更高;激光扫描型材侧面轮廓,精度更高,速度更快,可实现自动化操作。水平进给运行速度根据型材加工深度自动变换加工速度。

    -激光扫描功能:配备激光扫描侧面轮廓功能,利用微型激光位移传感器对型材侧面轮廓进行扫描,无需人工测量、输入,控制系统自动分析、生成相应的铣切深度和高度,达到放料--压料--扫描--加工成型的自动化生产,提高了工作效率,降低人工测量的误差。

    双主轴往复铣切功能:采用两组电主轴结构,两个电主轴上、下安装,共用一个Z轴,上、下两个主轴电机旋转方向相同、安装方向相反,可以实现往复循环铣切加工,无空跑行程,一个工作行程可以铣两刀。提高了加工速度,将工作效率提升一倍。根据所需的榫口尺寸,电机可做上下、前后调节。

  • 主轴电机规格:

    4KW×2

    主轴转速:

    2800rpm

    铣刀尺寸:

    φ350

    快移速度(X/Y/Z):

    60/30/30m/min

    最大加工高度:

    170mm

    最大铣削深度:

    112mm

    最大切割深度:

    87mm

    激光测量精度:

    0.1mm

    工作气压:

    0.50.8Mpa

    工作台宽度:

    520mm

    工作台高度:

    870mm

    额定电压:

    380V/50Hz

    额定功率:

    10KW

    外形尺寸(长×宽×高)

    2400×1400×1900

    重量:

    1110kg




    序号

    名称

    品牌

    产地

    1

    自动断路器

    施耐德

    法国

    2

    交流接触器

    施耐德

    法国

    3

    按钮

    施耐德

    法国

    4

    电磁阀

    亚德客

    台湾

    5

    锯片

    明美专用

    山东

    6

    主轴电机

    深谊

    上海

    7

    气缸

    亚德客

    台湾

    8

    气管

    斯泰瑞

    浙江

    9

    伺服

    汇川

    广东

    10

    PLC

    汇川

    广东

    11

    丝杠

    TBI

    台湾
