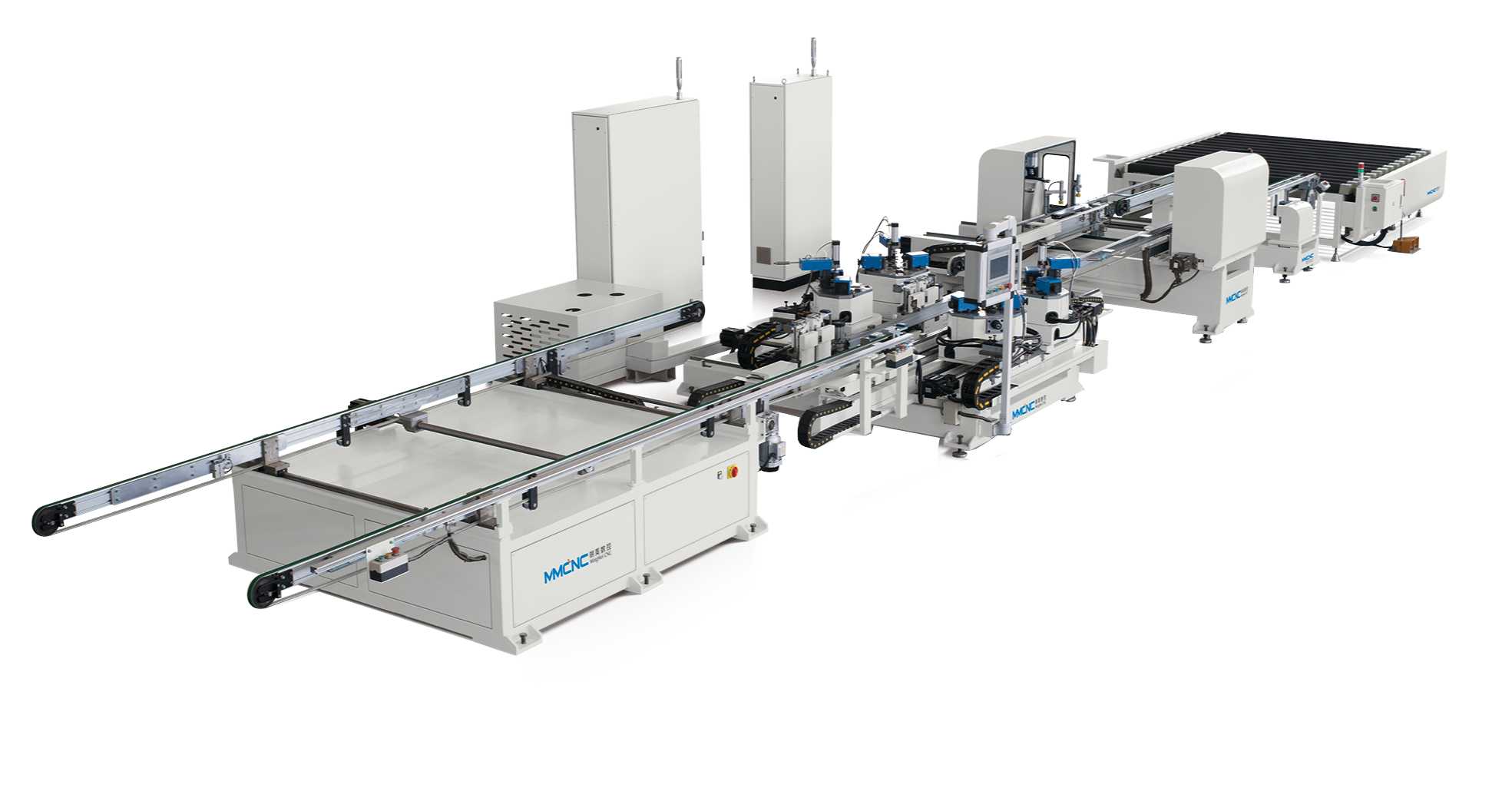

上料台  SLT-2200

Ø  1.性能特点

Ø  -1.上料台部分作为生产线中的上料缓存区域，根据加工物料大小的不同，一次可以缓存4~8个，让生产线可以实现连续工作不停机的高效率生产；

Ø

Ø  2.技术参数

Ø  -输入电源：380V±5% 50Hz

Ø  -工作气压：0.5～0.8MPa

Ø  -适用窗扇高度尺寸范围：760~2200mm

Ø  -外形尺寸：6410×2210×900mm

Ø  -重量：约800kg

Ø

Ø  3.主要元器件配置

Ø  -控制系统：信捷   （无锡）

Ø  -气动元件：亚德客 （台湾）

Ø  -低压电器：施耐德 （法国）

数控组角机（框扇一体）  SKZJX-2200×3000

性能特点：

Ø  上下料为双工位设计，上下料时不会影响组角机头的动作，可以做到一边上料一边组角；

Ø  上下料往复动作为双伺服电机拖动，最快可以达到50米/分钟的运动速度，高速、高效；

Ø  组角液压部分采用了4KW的油泵电机和大流量的柱塞油泵，组角速度更快；

Ø  组角机头增加了组角刀的定位与避让机构，组角前刀具先定位到贴近型材的位置然后再定位组角，此机构大  大缩短了组角刀的工进行程，可有效改善组角刀因为工进行程长而产生的动作不同步问题；

Ø  该机具有全自动预紧功能，采用控制伺服电机扭矩输出的方法，实现力度可控的组角机头预紧动作，可消除  因型材锯切“实际尺寸”与“理想尺寸”有误差，而造成的定位间隙，实现高质量的组角加工。

技术参数：

输入电源：380V±5% 50Hz

工作气压：0.5～0.8MPa

最大加工范围：2200×3000mm

最小加工范围：470×760mm

油泵电机功率：4KW

外形尺寸：6700×3400×1650mm

重量：约3000kg

主要元器件配置：

控制系统：信捷   （无锡）

气动元件：亚德客 （台湾）

低压电器：施耐德 （法国）

液压站：   德威  （济南）

数控铰链钻  SKDK-2200

1.性能特点

-可以与组角部分实现无缝衔接，全自动上下料，无需人工；

-两个3KW的大功率主轴电机，全伺服定位打孔，可以实现窗扇两边的同时加工，速度快，精度高；

-完善的窗扇定位和夹具结构，上料、定位、夹紧所有动作一气呵成，高效率，高稳定性；

-可储存100组加工数据，联机状态时自动与组角部分同步数据，可实现不同尺寸窗扇的无缝切换；

-操作简单方便，只需要输入孔位的高度和距离，就能实现加工，无需编程。

2.技术参数

-输入电源：380V±5%/50Hz

-工作气压：0.5～0.8MPa

-加工窗扇高度范围：760～1800mm

-主轴电机：2×3.5KW

-主轴夹头：ER25

-外形尺寸：3080×3100×1500mm

-重量：约1400kg

3.主要元器件配置

-控制系统：信捷   （无锡）

-气动元件：亚德客 （台湾）

-低压电器：施耐德 （法国）

卸料台  XLT-2200

1.性能特点

-与组角部分或铰链部分连接，可以实现窗扇从组角部分或铰链加工部分到安装台的衔接；

-当不与安装台连接时可作为下料暂存区域；

-更换不同尺寸加工时，与组角部分主机联动，自动定位到对应尺寸。

2.技术参数

-输入电源：380V±5%/50Hz

-工作气压：0.5～0.8MPa

-窗扇高度范围：760～2200mm

-外形尺寸：2650×2870×930mm

-重量：约500kg

3.主要元器件配置

-控制系统：信捷   （无锡）

-气动元件：亚德客 （台湾）

-低压电器：施耐德 （法国）

输送组装台  ZZT-2190×2180

1.性能特点

-组装台的主要功能为给组角完成后的窗扇安装其他附件；

-可以和卸料台无缝连接，将加工完成后的窗扇直接输送到组装台；

-组装台配置了输送辊与升降托架，使用方便。

2.技术参数

-输入电源：380V±5%/50Hz

-工作气压：0.5～0.8MPa

-外形尺寸：2454×2650×800mm

-重量：约1000kg

3.主要元器件配置

-气动元件：亚德客 （台湾）

-低压电器：施耐德 （法国）
