性能特点:
-主要针对铝门窗中梃型材的深加工,一台机器同时完成型材的切断、铣榫、中梃安装孔以及注胶孔工序加工,全数控系统控制,精度高,效率高。

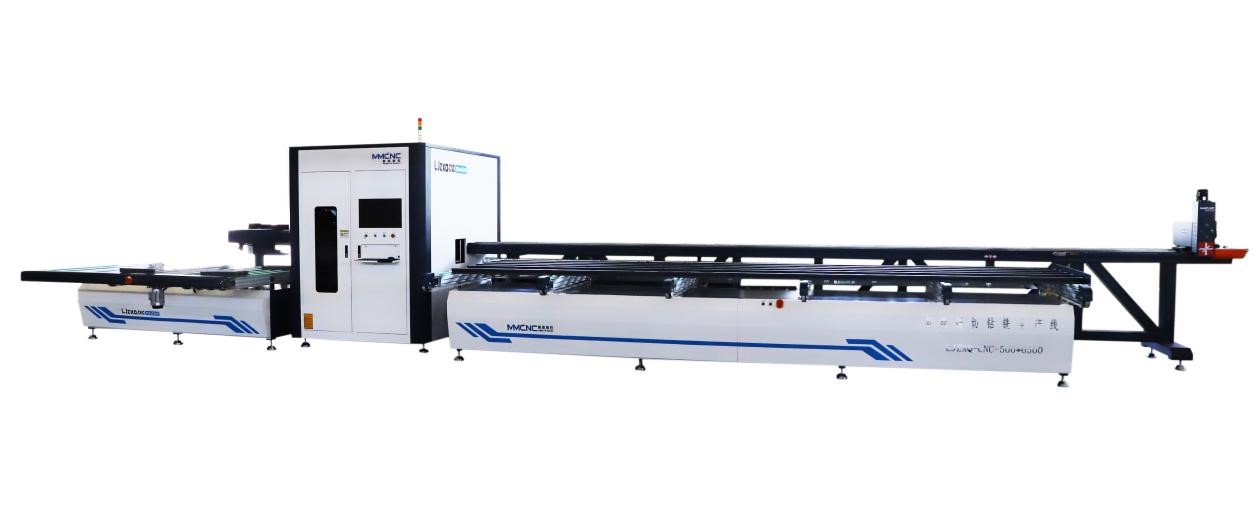

-整机由上料段--加工段--出料段三部分组合而成。
-上料段:一次可以上9支原材料(6.5米/支)9支型材为一组,通过送料机构送入加工段进行深加工。
-加工段:型材进入加工区到所需位置以后切断锯片启动并且自动完成切断功能。切段完成后铣榫刀片会自动启动并且完成往复铣削功能,铣榫主轴安装组合刀片往复一次完成两头端面铣削,安装单刀片往复一次完成两头端面单槽铣削。
-出料段:铣榫好的型材通过出料机械手拿出放入输送带自动传出
技术参数:
电源 | 0V/50Hz | 切割高度 | 135mm |
输入功率 | 16kW | 锯切角度 | 90° |
电机转速 | 2800r/min | 铣刀深度 | 35mm |
工作气压 | 0.6~0.8MPa | 锯片规格 | Ф550×4.4×Ф30 Z=144 |
耗气量 | 360L/min | 切割精度 | ±0.1mm |
切割长度 | 430~6000mm | 切割角度误差 | ±0.1mm |
切割宽度 | 150mm | 外形尺寸 | 14200×3500×2200mm |
